Краткият отговор: TSMC планира да започне масовото производство по процеса A16 през втората половина на 2026 г. Това е официалният срок в отчета на компанията за 2025 г. Стартът означава, че технологията влиза в серийно производство на пластини, а не че готови устройства с A16 непременно ще се появят по магазините веднага.
Какво точно потвърди TSMC?
В официалния отчет към годишното събрание на акционерите TSMC посочва, че N2 вече е влязъл в масово производство през четвъртото тримесечие на 2025 г. Компанията поставя N2P и A16 като следващи разширения на семейството N2 и дава еднакъв времеви прозорец за тях: втората половина на 2026 г.
Същият срок присъства и в стенограмата от отчета за четвъртото тримесечие на 2025 г.. Това е по-надеждна опора от формулировки като „скоро“, защото задава конкретен шестмесечен прозорец, без да обещава точен ден.
Какво е A16?
A16 е производствена технология на TSMC, насочена главно към високопроизводителни изчислителни продукти. Компанията я описва като част от семейството N2, но с архитектурна промяна, наречена Super Power Rail.
Най-просто казано, Super Power Rail премества част от захранващите връзки към обратната страна на силициевата пластина. Така от лицевата страна остава повече място за сигналните връзки между транзисторите. Това е полезно при големи и сложни чипове за центрове за данни и изкуствен интелект, където едновременно са нужни плътно захранване и много сигнални трасета.
Означава ли A16 буквално 1,6 нанометра?
Не трябва да се чете като измерване на един конкретен елемент с размер точно 1,6 нанометра. При съвременните производствени процеси имената на възлите са поколения и търговски обозначения. Те позволяват сравнение в рамките на пътната карта на производителя, но не са универсална линийка за всички размери в транзистора.
По-полезният въпрос е какво се променя спрямо N2: производителност, енергийна ефективност, плътност, начин на подаване на захранването и пригодност за конкретни класове продукти.
Какво означава „масово производство“?
В полупроводниковата индустрия това е моментът, в който процесът преминава от разработка и квалификация към устойчиво производство на значителен обем пластини. Преди това има тестови структури, пробни серии, измерване на добива и настройване на производствените стъпки.
Дори след началото на масовото производство клиентският продукт има собствен график. Проектирането, физическата реализация, проверката, опаковането, тестването и интеграцията в сървър или друго устройство отнемат време. Поради това официалният прозорец на TSMC не е равен на дата за продажба на конкретен процесор.
Къде е A16 спрямо N2P и A14?
N2P е усъвършенствана версия на N2 с допълнителни подобрения на производителността и консумацията. A16 добавя Super Power Rail и е насочен към дизайни с много сложни сигнални и захранващи мрежи. A14 е следващо пълно поколение, за което TSMC планира масово производство през 2028 г.
Хронологията е ясна: N2 вече произвежда серийно, N2P и A16 са планирани за втората половина на 2026 г., а A14 остава за по-късен етап.
Какво още не е известно?
Официалните документи не дават публичен ден за първата A16 пластина, имена на клиенти или дата на първите готови устройства. Не е обявено и че всеки клиент, който използва N2, автоматично ще премине към A16.
Българският сигнал в Kaldata поставя темата в актуалния новинарски поток. Проверимата формулировка обаче остава тази на TSMC: планиран старт през втората половина на 2026 г.
Източници
- TSMC: отчет за 2025 г. и график за N2P, A16 и A14
- TSMC: стенограма от отчета за четвъртото тримесечие
- Kaldata: българският сигнал за A16

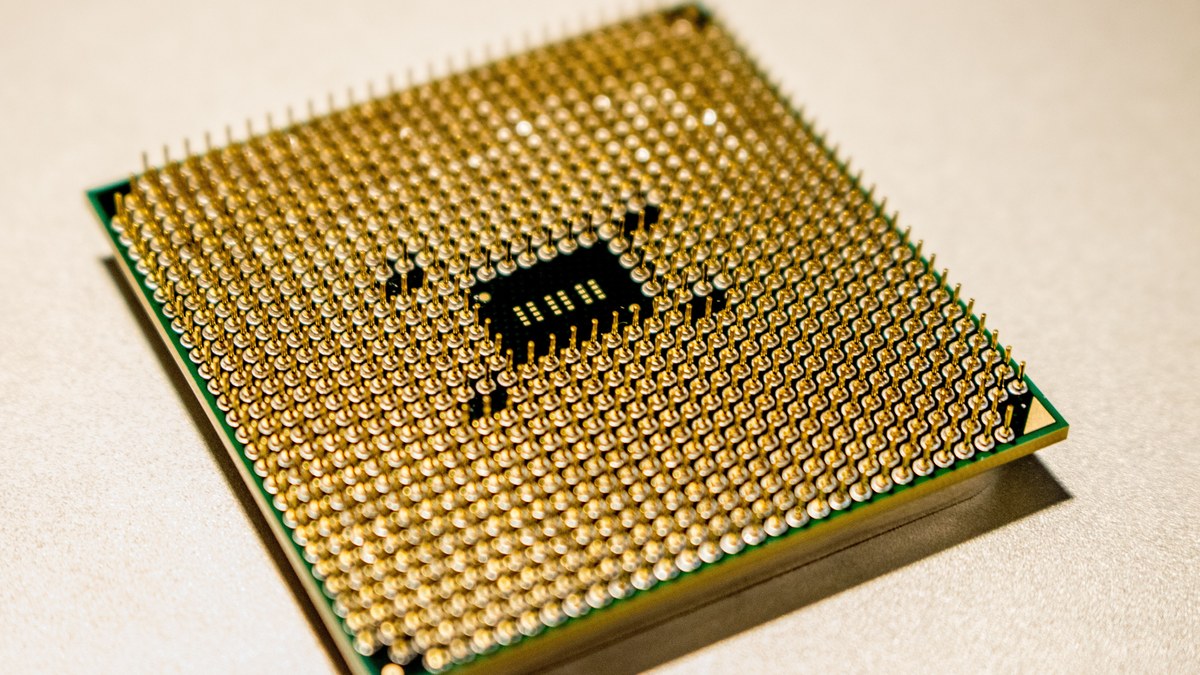

Водещата и вътрешната снимка са илюстративни изображения по лиценза на Pexels.
